Tarvittavat osat: Kiinalainen CH340G USB to TTL sovitin, aliexpressista. n 2€ BC557 PNP transistori. n 0,10€ Pari piuhanpätkää, n. 0,5mm2. loot 3.5mm stereoplugi. n 0,50€ Pieni pätkä kutistesukkaa tai muu eriste, n. 1mm. loot Osien hinta kaikkineen, n 2,60€ Tämä on kokeiltu toimivaksi Alinco DX-77 j...

Pieni oikaisu. Tajuuslaskuri näyttää AM-FM-LSB pari kHz liian vähän ja USB pari kHz liian paljon. 10.695MHz välitaajuus taisi olla yksinkertaistettu totuus (ss3900 ja cobra 148 radioissa). Screen Shot 05-14-20 at 08.26 AM.PNG SS3900 huoltokäsikirjasta.. Screen Shot 05-14-20 at 08.27 AM.PNG SS3900 kä...

Hieno juttu ja varmasti innostaa monia tuollaisen kitin tilaamaan. Mutta eikö olisi voinut ottaa ainakin yhden numeron lisää? Niin näkisi ainakin edes sadat hertsit, kun kuuntelee noita sivussa olevia asemia... Minua kiinnostaa lähinnä että olenko taajudessa edes oikealla tontilla kun lisäviput on ...

Heippa Superstar 3900 (Ranger) CB-radiossa on liitin taajuuslaskurille. Liittimestä löytyi mittaamalla +8V, pari groundia ja VCOn taajuussignaali. Tilasin aliexpressiltä "1Hz-50MHz Module Board Frequency Meter Kit DIY Crystal Measure For Oscillator Easy Install Automatic Conversion Self Assembl...

Tänään:
Masa
Hojo
Haapamäki
Cobra
t, Jenssi

20200210_170930[1].jpg Major lälläri, Coastal Chipworks TNC-X-usb ja Rasbperry Pi 2. Majorin sisällä lisärele joka katkaisee mikkitulon kuuntelun aikana (koska TNC-X modeemipiiri ei osaa olla hiljaa). Tähän sopis hardis-TNC:n tilalle myös äänikortin kautta softamodeemi, esim. soundmodem tai direwol...

Hartman
https://www.hartman.fi/fi/palvelut/terasmyynti/
Lataa teräsluettelo 2018 pdf.
Esim, OZ39 50mm 5mm sienämällä.
Lisäkuluna tulee n. 30 ege toimituskulu joten kannattaa tehdä kimppatilaus.

Jos joku on niin hullu että haluaa vastaanottaa 1090MHz taajuutta, löytyy kiinasta kilkkeitä siihen. (Sisältää mainoksia) RTL-SDR TV-tikku https://www.aliexpress.com/item/USB-2-0-Software-Radio-DVB-T-RTL2832U-R820T2-SDR-Digital-TV-Receiver-Stick/32611544795.html Pystydipoliantenni https://www.aliexp...

yaesu ft-1000
Mitä siinä on vikana?

Homma eteni viihdoinkin. Laitoin moottorin putkeksi sotka-iskun pöydänjalka. Talon päädystä riisuin tv-antennin, 2m slim-jimin sivuputken ja sää-aseman tuulimittarin. Slim-jim sain laitettua moottoriputkeen - pysyköön siellä niin kauan kun harjanvarsi kestää. Antennijohtojen asennus ei mennyt ihan n...

Veikkaan että ohjausyksikön kytkentä on kuten kuvassa. Vain yksi rele kerralla saa olla vetäneenä.

SItten kun vähän tuulee, niin taas synkronoidaan ohjainta ja antennia... Juu, tästä on turha odottaa mitään ihmeitä. Jarrua ei ole, ja väljyyttä tuntuu olevan jo uutena. Mutta TV-antenille se on suunniteltu, joten tämän päälle ei kannata ainakaan mitään HF Yagia laittaa. Tämä on nyt lähinnä pieni k...

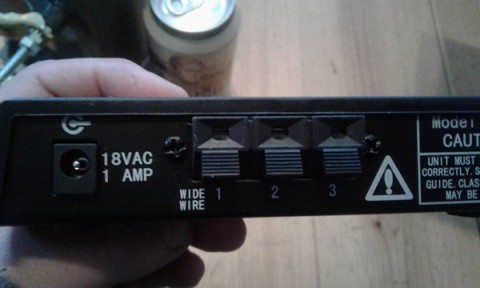

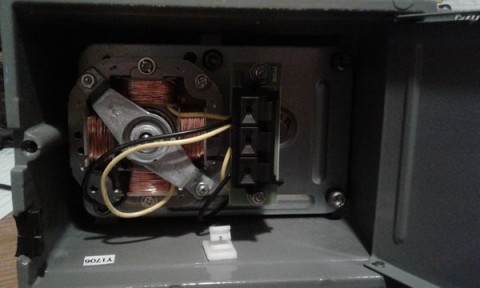

Ohjausyksikön kaapeliliittimet ovat tyypiltään kaiutinliittimiä. Samanlaiset liittimet löytyy myös rotaattorin puolelta. Rotaattorin pohja avattuna.

Virtalähteen rakentelu olisi seuraavana tässä rojektissa.

Tänään tuli paketti. Luottokorttitietojen mukaan kustannukset ovat edelleen 173€. m_20170530_175405.jpg Laatikko laatikon sisällä. m_20170530_175559.jpg Pakkaus sekä tuttu esine vertailun vuoksi. m_20170530_175845.jpg Kaukosäädin, ohjekirja, patterit, ohjausyksikkö, virtalähde, rotaattori sekä tuttu...

Olisi tarvetta kääntää pientä 2/4/6m yagiantennia. Yaesu G-450 taitaa olla pienin kääntömoottori mitä saa suomesta ostettua nykyään, ja se kustantaa n.500€ kilkkeineen. Tilasin Channelmasteri CM-9521A amazonin 'murikan kaupasta. Hinta siellä on 119$. Suomen tilattuna rahteineen yms. 173€. Loppusumma...
