1-putkinen kideohjattu lähetin

[TV_masentaja]

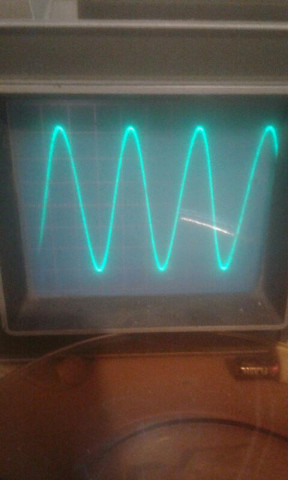

[attachment=2]Resized_20190204_095947.jpeg[/atTuollaisen väsäsin ja yhden qson pidin.

80/40m sähkötyslähetin 6V6GT- putkella.

Idea rakkineeseen tuli, kun sain lahjaksi muutaman lähetinkiteen.

[TV_masentaja]

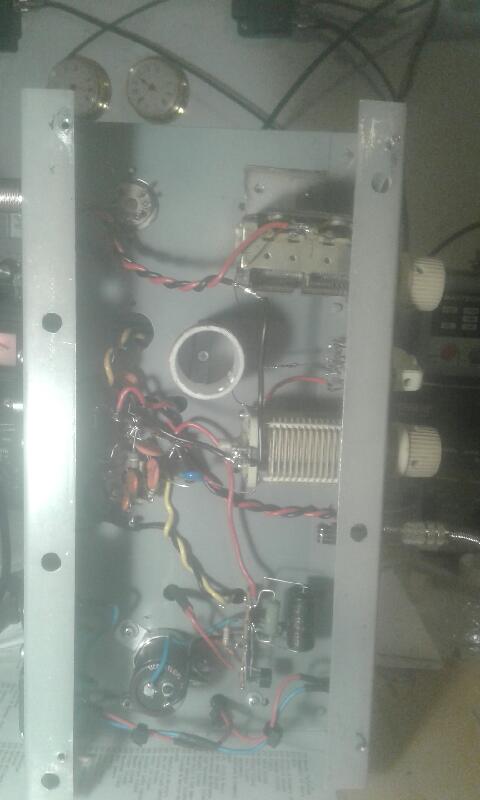

Komponentteja on katseltu vähän mitä on sattunut löytymään.

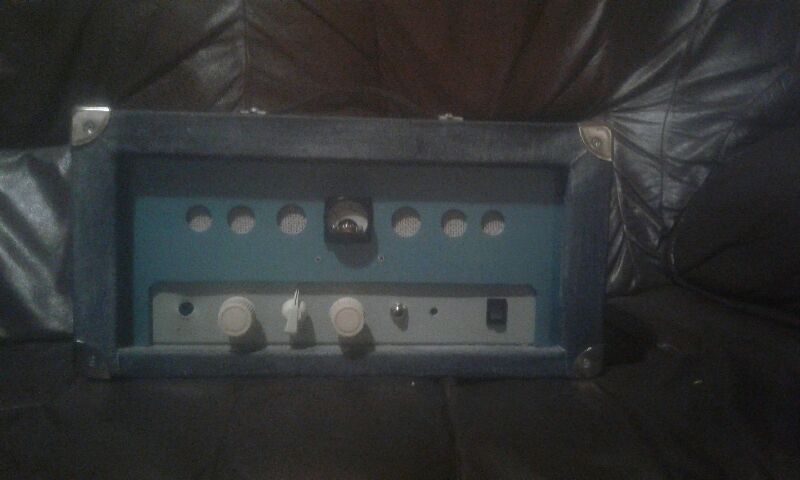

Lootahan on joskus rakentamani kitaravahvistin.

Purin sen lukuunottamatta virtalähdeosaa, jossa on puolijohdetasasuuntaus.

Laite antaa 5W ulostulotehon 250V anodijännitteellä.

[TV_masentaja]

Pikkusen jatkokehitystä.

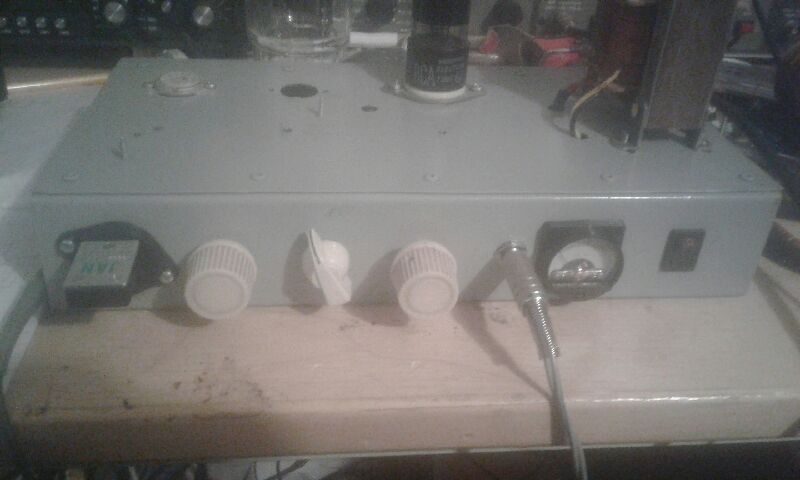

Siirsin katodivirtaa osoittavan mittarin avainjakin viereen.

Kidepitimen myös siirsin kotelon etureunaan, vaikka pitkäksi kasvava johdotus arvelutti.

Nyt pitäisi vain saada lisää kiteitä...

[TV_masentaja]

Nyt tuo alkaa olla kompakti, lootassa olisi nyt tilaa vaikka vastaanottimelle.

[TV_masentaja]

Yksinkertaisesta toteutuksesta huolimatta avainnus on hämmästyttävän hyvä.
Ei klikkiä ja uikutus on melkein olematonta.

5W tuntuu riittävän hyvin kotimaan iltapäiväkeleissä.

Saisikohan tuota modifioitua käyttämään keraamista resonaattoria?

Kiteet ovat aika harvinaisia nykyään lukuunortamatta 3579.5 väripurskekiteitä.
Petäjäveden museolta voi ostaa vielä jotain, mm. 3556.25kHz

[poteroa]

Onpas siro rakenne, todella vähän komponentteja, niin kuin putkivehkeissä yleensä.

Itse en ole titaaja, mutta näiden vimpaimien värkkääminen on aina hauskaa puuhaa.

Hieno peli!

[TV_masentaja]

Tuon saisi pienempäänkin tilaan kompaktimmilla säätökonkilla ja osasijoittelulla, joka tehdään alusta asti lähetinkytkennän ehdoilla.

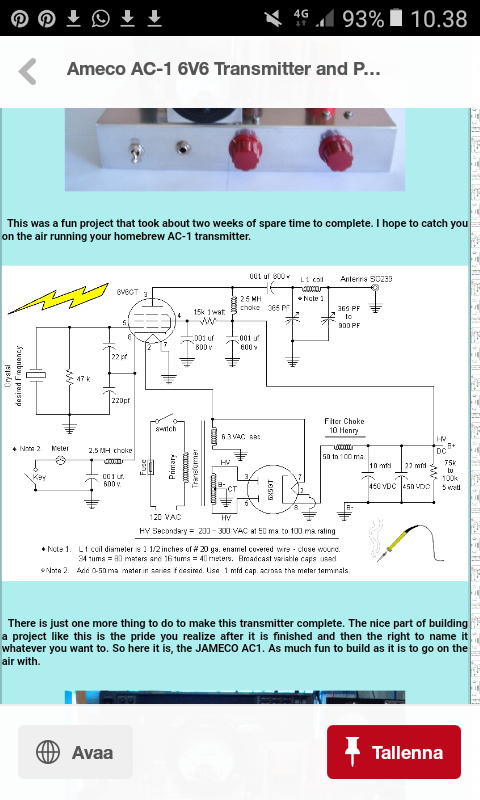

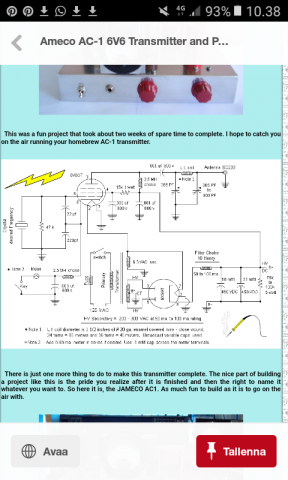

Ameco AC-1 on hyvä vaihtoehto lähettimeksi jos pientä putkitranceiveriä suunnittelee.

[TV_masentaja]

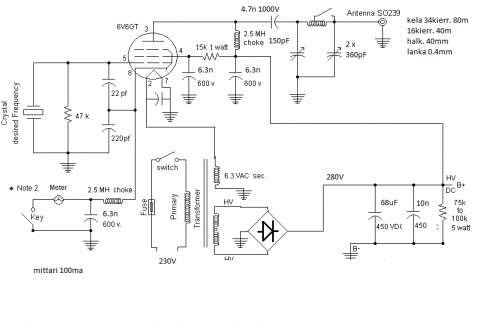

Tässä editoitu kytkis, joka vastaa tekelettäni.

[TV_masentaja]

Kiteen ja maan väliinnkokeilin säätökonkkaa.

365pF säötökonkalla saa 3556.25 kiteen säätymään välillä 3556-3557,5kHz.

Jatkan kokeilujani, 2kHz vedätys olisi tavoitteena niin saisi vastattua 3556 ja 3559 välissä huuteleville
