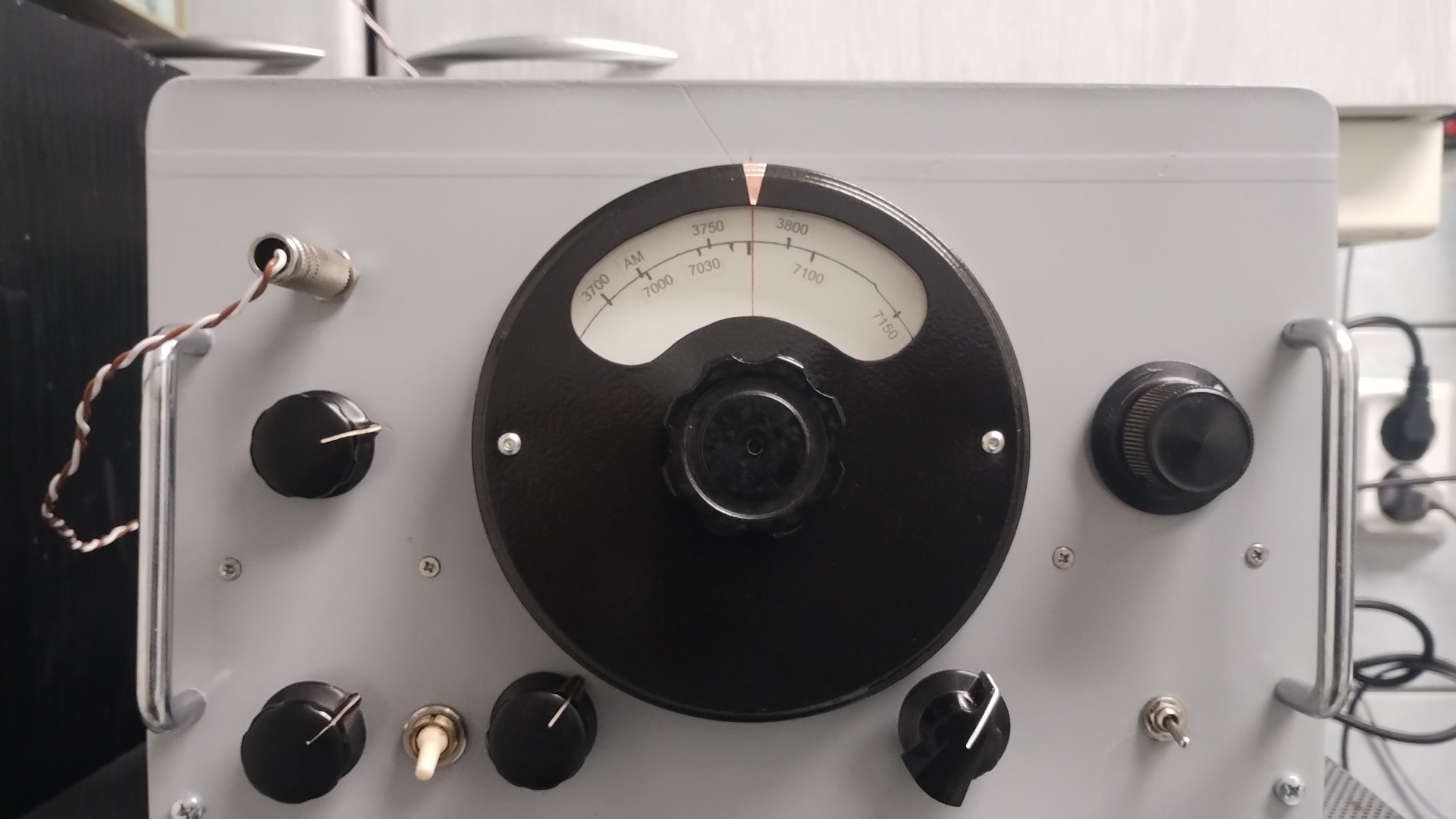

Piirtelin joskus Sprint layout-piirilevyohjelmalla tällaisen taajuusasteikon suoraan vastaanottimeen.
Ensin merkkasin lyijykynällä "puhtaalle" asteikolle (jossa vain ympyrät) taajuudet ja sitten kirjoittelin numerot ja merkkasin taajuusviivat.

asteikko.pdf

(95.77 KiB) Tiedosto ladattu 27 kertaa

[TV_masentaja]

Löytyi lähelle saman väristä paperia kuin asteikkokiekon kartonki.

Tulostelin taajuuksia ja sitten leikkelin lukemat irti ja liimasin kiekkoon.

[Matti]

Yksi konsti on tehdä ensin käsin asteikko.
Sitten scannaa sen tietokoneelle ja "puhtaaksi kirjoittaa" kuvankäsittelyllä.
Ja tulostaa 100% kokoisena ja liimaa kiinni.

[TV_masentaja]

Moro Matti!

Tuokin kävi mielessä, taitaa vain vaatia Paintia fiksumman kuvankäsittelyohjelman?

On minulla Open Office kyllä, pitäisi perehtyä senkin ominaisuuksiin.

[TV_masentaja]

Nyt combolla 2-putkinen 10W TX ja SimpleX Super RX on pidetty eka ulkomaanqso, Puolaan.

[TV_masentaja]

Mikähän voisi olla syynä tavallista suuremmalle arkuudelle jännitevaihtelulle?

Ei Miken radio vaihda taajuutta kun mykistykselle(myötäkuuntelu) kääntää.

VFO:ssa ei oikein ole jännitteenalaisena sellaisia komponenttejakaan, paitsi itse putki. Ja VFO:n kela.

Virtalähteeltä oskillaattoreille ja suojahilolle tulevan 220V voisi tietysti reguloida pariin sataan volttiin.

[TV_masentaja]

Latasin kehnon videon pätkän. 40m Suomi-rinkiä 7066kHz.

Pitäisi ulkopuolista mikkiä käyttä.

https://youtube.com/shorts/7jxx6ozszMA? ... fKzhb7VH6L

[TV_masentaja]

Vähän parempi video. 7066 rinkulaa.

https://youtube.com/shorts/subkK6hdB8I? ... 1oMMHwBSYL

[TV_masentaja]

Pitäisikö tuon kidesuotimen toimia 2-kiteisenä suoraan, jos tuon trimmerin tilalle paiskaa toisen kiteen?
Pitäisipä tietenkin.

[Salo]

Mikähän voisi olla syynä tavallista suuremmalle arkuudelle jännitevaihtelulle?

Putki itsessään, sen sisäiset kapasitanssit muuttuvat kun putken virta ja elektrodien jännitteet muuttuvat.
Lisäksi se vaikuttaa, miten "tiukka" kytkentä on putken ja oskillaattorin LC-piirin välillä. Takaisinkytkennän tiukkuus vaikuttaa, siis tuon oskillaattorin apukelan.

Stabiloi oskillaattori ja BFO 150 V:n jännitteeseen. Se riittää ja samalla regu toimii paremmin, kun sarjavastuksen yli jäävä jännite on suurempi.
Putkien virtoja voi nostaa jos oskillaattoritasot laskevat liikaa 150 V:lla.

[Salo]

Pitäisikö tuon kidesuotimen toimia 2-kiteisenä suoraan, jos tuon trimmerin tilalle paiskaa toisen kiteen?

Kyllä toimii, mutta jos kiteet ovat samalla taajuudella, niin päästökaista on hyvin/liian kapea, jopa 100 Hz.
Jos löydät kiteistä kaksiko, jotka ovat 1 kHz päässä toisistaan, niin siitä saisi hyvän CW-filtterin.

Rakensin tuon kidefiltterin ja mittailin mitä siitä saisi irti.
Tässä mittaamiani vasteita.

[TV_masentaja]

AM-rinkiin osallistuin käyttäen lähettimenä LV407:aa.

Keli ei ollut paras mahdollinen ja QSB oli voimakas.
AM:llä usein ääntä rikkovaa selektiivistä QSB:tä ei kuitenkaan onneksi juuri ollut

Parhaimmillaan osa asemista tuli reilusti kaiutinvoimakkuudella, ringin kaikki asemat kuultu kuulokkeilla.

Tässä Matin OH6FSQ overia:


https://youtu.be/wI_SOiGVQ-U?si=0WL8ndFBNoLYU29f

Hieman ajaa vahva signaali jo ääntä rikki, takaisinkytkentää ja volyymia pienentämällä ääni pehmeni.

[TV_masentaja]

Mikähän voisi olla syynä tavallista suuremmalle arkuudelle jännitevaihtelulle?

Putki itsessään, sen sisäiset kapasitanssit muuttuvat kun putken virta ja elektrodien jännitteet muuttuvat.
Lisäksi se vaikuttaa, miten "tiukka" kytkentä on putken ja oskillaattorin LC-piirin välillä. Takaisinkytkennän tiukkuus vaikuttaa, siis tuon oskillaattorin apukelan.

Stabiloi oskillaattori ja BFO 150 V:n jännitteeseen. Se riittää ja samalla regu toimii paremmin, kun sarjavastuksen yli jäävä jännite on suurempi.
Putkien virtoja voi nostaa jos oskillaattoritasot laskevat liikaa 150 V:lla.

Oskillaattorikelasta taitaa ero johtua. Käämin ohjeenmukaisilla kierroksilla, mutta käämien kierrokset tulivat vieriviereen. Kelarungon halkisija on myös vähän ohjetta suurempi. Kela on siis hieman tiukempi paketti kuin alkuperäisessä ohjeessa

[Salo]

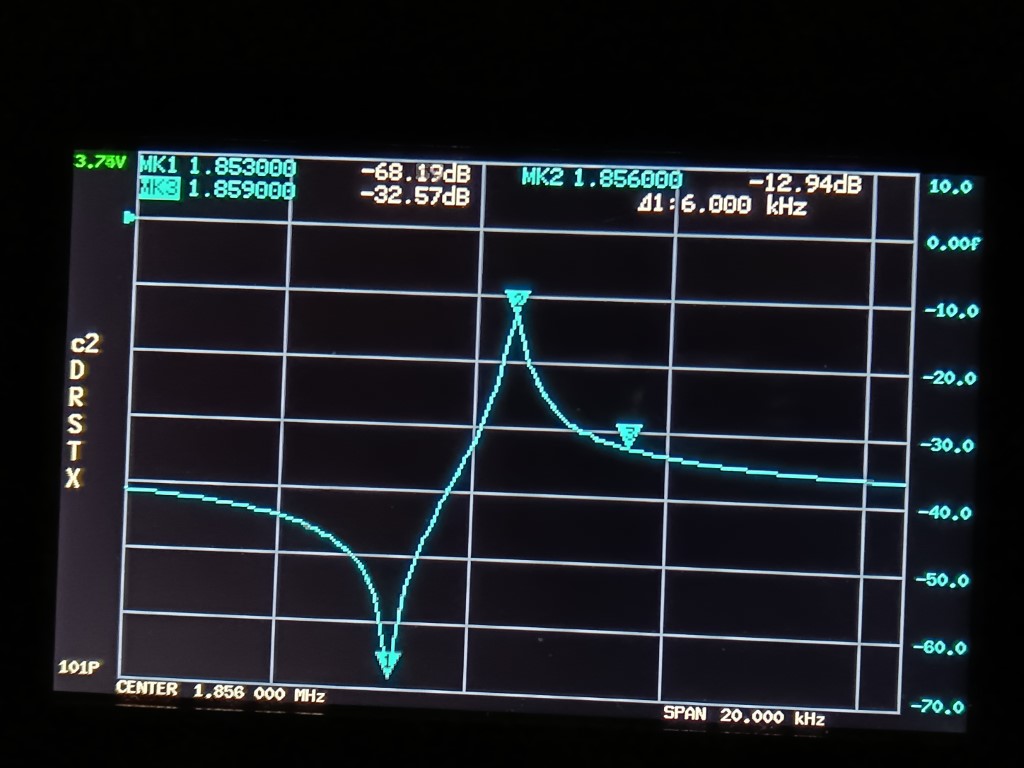

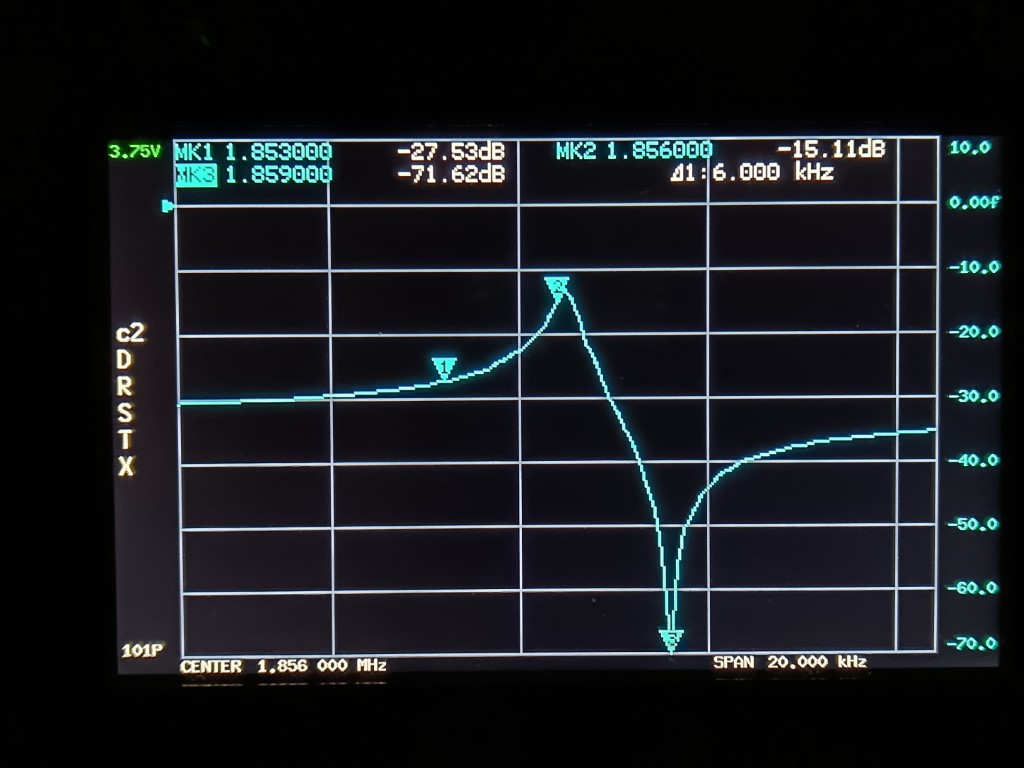

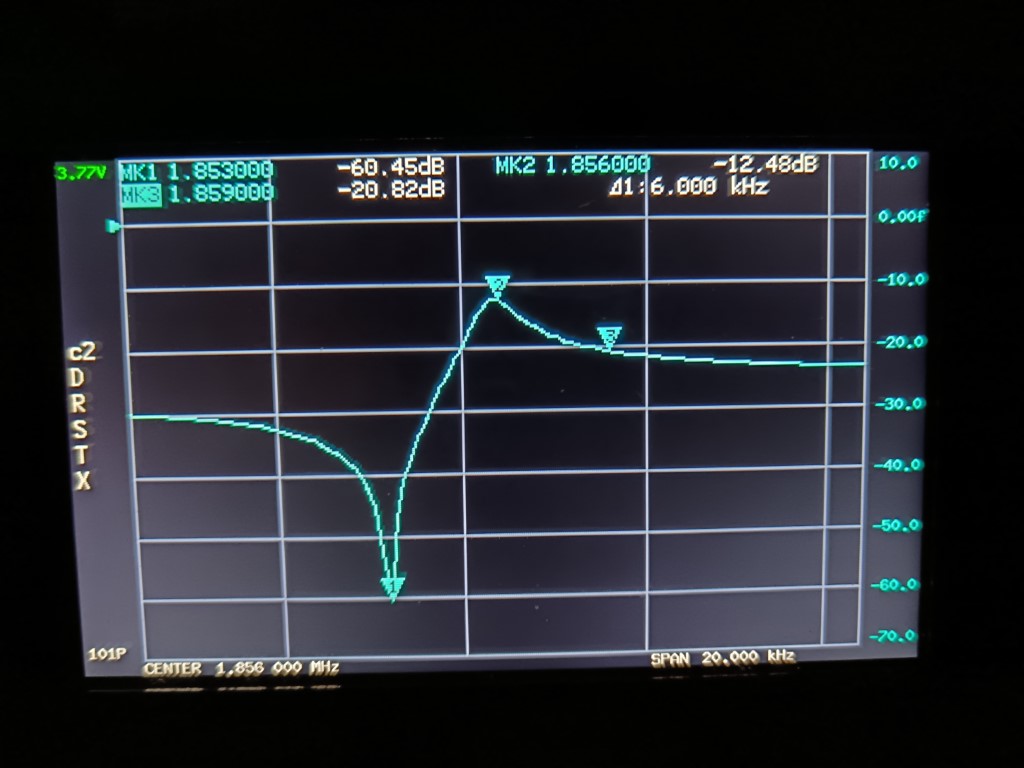

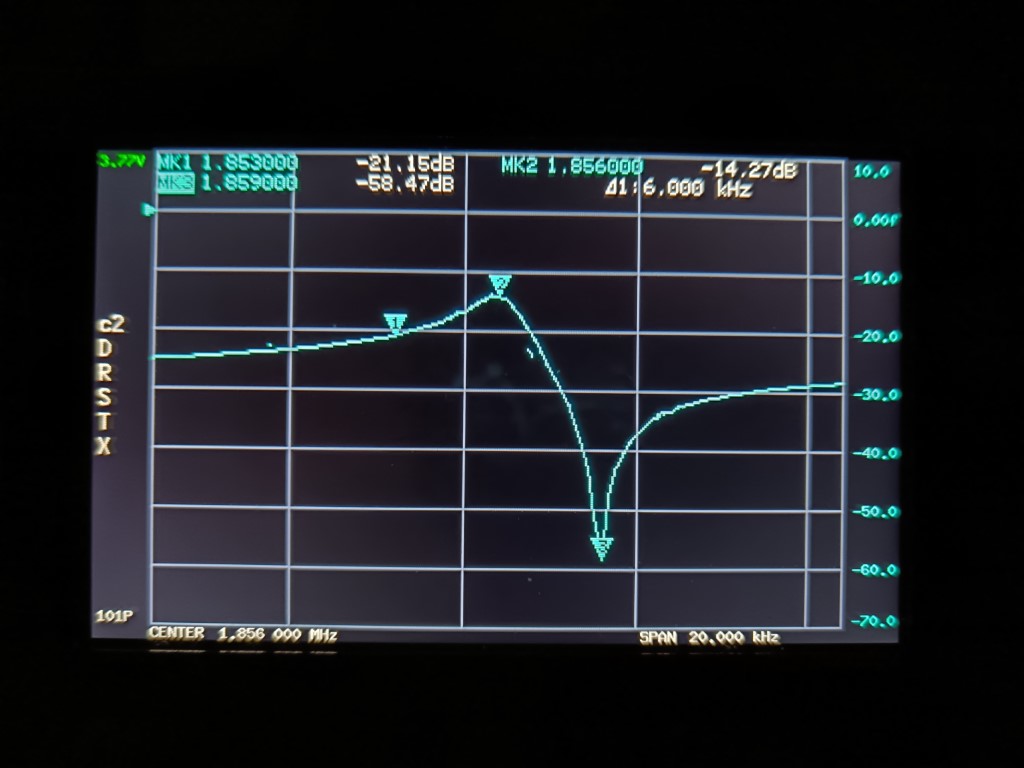

Noista edellä esittämistäni kuvista vielä pienet lisäselitykset. Viritin filtterin vasteet optimaaliseksi sekä SSB-, että CW-kuuntelulle.
Markkerit ovat taajuuksilla fo = kiteen keskitaajuus, sekä +3 ja -3 kHz keskitaajuudesta.
Nuo kuvat järjestyksessään kuvaavat seuraavia tilanteita:

- USB leveä (SSB)
- USB kapea (CW)
- LSB leveä (SSB)
- LSB kapea (CW)

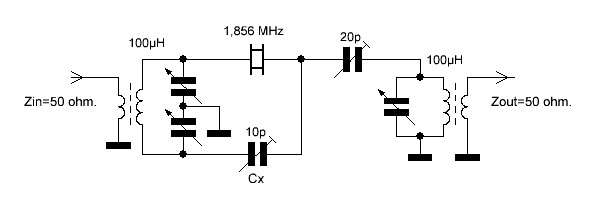

Rakentelin kidefiltterin käyttämällä tulo- ja lähtökeloina 100 uH kuristimia, joihin käämin parin kierroksen sovituslinkin, jotta pääsin syöttämään signaalia filtterille 50 ohmin geniksestä ja samaan tapaan filtterin lähdöstä. Säätökonkka on tavallinen 2 x 500 pF BC-konkka.
Tuon jälkimmäisen LC-piirin vaikutus filtterin taajuusvasteeseen alkaa näkyä vasta yli 10 kHz päässä keskitaajuudesta, joten sen vaikutus ei ole merkittävä. Kokeilin muutamalla eri kiteellä ( 2 MHz, 1,8432 MHz ja 1,856 MHz), ja havaitsin, että kiteissä on eroja.
Kaikilla kiteillä ei pysty säätämään "notch":ia kiteen keskitaajuuden yläpuolelle, ei ainakaan +3 kHz päähän, sillä trimmerin Cx-arvo menee liian pieneksi. Tällä 1,856 MHz kiteellä se vielä onnistui, mutta Cx on vain 1...1,5 pF, eli ei onnistu ihan kaikilla trimmereillä.
Alapuolelle notchi virittyi n. 5...7 pF kapasitanssilla.
Tuon SSB tai CW kaistaleveyden säätäminen tapahtuu kaksikkokonkan avulla.

[Salo]

Mittasin huvikseni miten hyvin 150 V zeneri reguloi peruskytkennässä. Zenerin lepovirta 250 V jännitteellä on 10 mA.
Kun tulojännite (+Ub) muuttuu 50 V, niin lähtöjännite (Uo) muuttuu 3,5 V.

150V Zener.JPG (11.02 KiB) Katsottu 5722 kertaa
