5:n alueen kotikutoinen putki-TX 60-luvulta

[TV_masentaja]

Radiohistoriallisen seuran nettisivuilla käytiin hedelmällistä keskustelua.

Oskillaattorin virityspiiri on ns. multiband-piiri, esitelty Radioamatööri-lehdessä 1/1955.

Pienen trimmailun jälkeen radiosta löytyy 80 ja 40m bandien lisäksi 20m bandi.

[TV_masentaja]

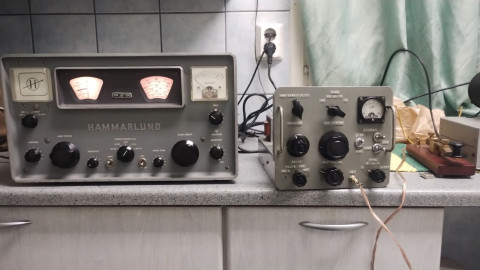

Nyt sillä on parit Eurooppa-qsot pidetty 20m bandilla Hammarlund vastaanottimena.

Kontestin ruuhkauttama bandi oli vähän oli tukala Hammarlundille, tämä kun ei ole tehtaan lippulaivamalleja.

Kivellä istuminen eli kiteeseen sidottu taajuus tuo myös onat haasteensa hommaan.

Mutta kuuluu pelin henkeen. Matkaan voi lähteä matkailuautolla tai mopolla.
Nyt mennään mopolla.

[Matti]

Olen yllättynyt, ettei tuota kahden kelan ja kahden konkan muodostamaa tankkipiiriä tunnisteta tuolla SRHS foorumilla.

Kyseessä on paremman luokan lähettimissä käytetty Pi-L kytkentä, eli Pi ja L peräkkäin.
Muistaakseni tämä nousi esille yleisluokan tentissäkin... ainakin vanhoissa kysymyksissä.

Sillä saadaan parempi vaimennus harmoonisille.
Pi filtteri viritetään johonkin puoleen matkaan ja L sitten hoitaa loput että päästään 50ohmiin.

Olisko tällä kytkennällä jo silloin aikoinaan yritetty vähentää noita runsaita harmoonisia?

Hyvä ohjelma tankkipiirien laskelmiin:
https://www.tonnesoftware.com/piel.html

[TV_masentaja]

Joo, L siinä piin perässä järkeilyni mukaan lisää alipäästösuotoa.

Kun tutustelin koneeseen oskilloskooppi kiinni vuoroin antennilähdössä, vuoroin osk. lähdössä, ei harmooniset ole kiusanneet enää, ainakaan ei ole tuplataajuudella reverse beacon- spotteja tullut.

1BS soitteli minulle RHS keskusteluun viitaten ja vinkkasi tuon multiband-piirin ja muisteli lukeneensa joskus pii-L- pääteasteesta.

[TV_masentaja]

RA käsikirja ei kyllä tunne tämän lähettimen ulostulopiiriä eikä myöskään Uusi Radiokirja.

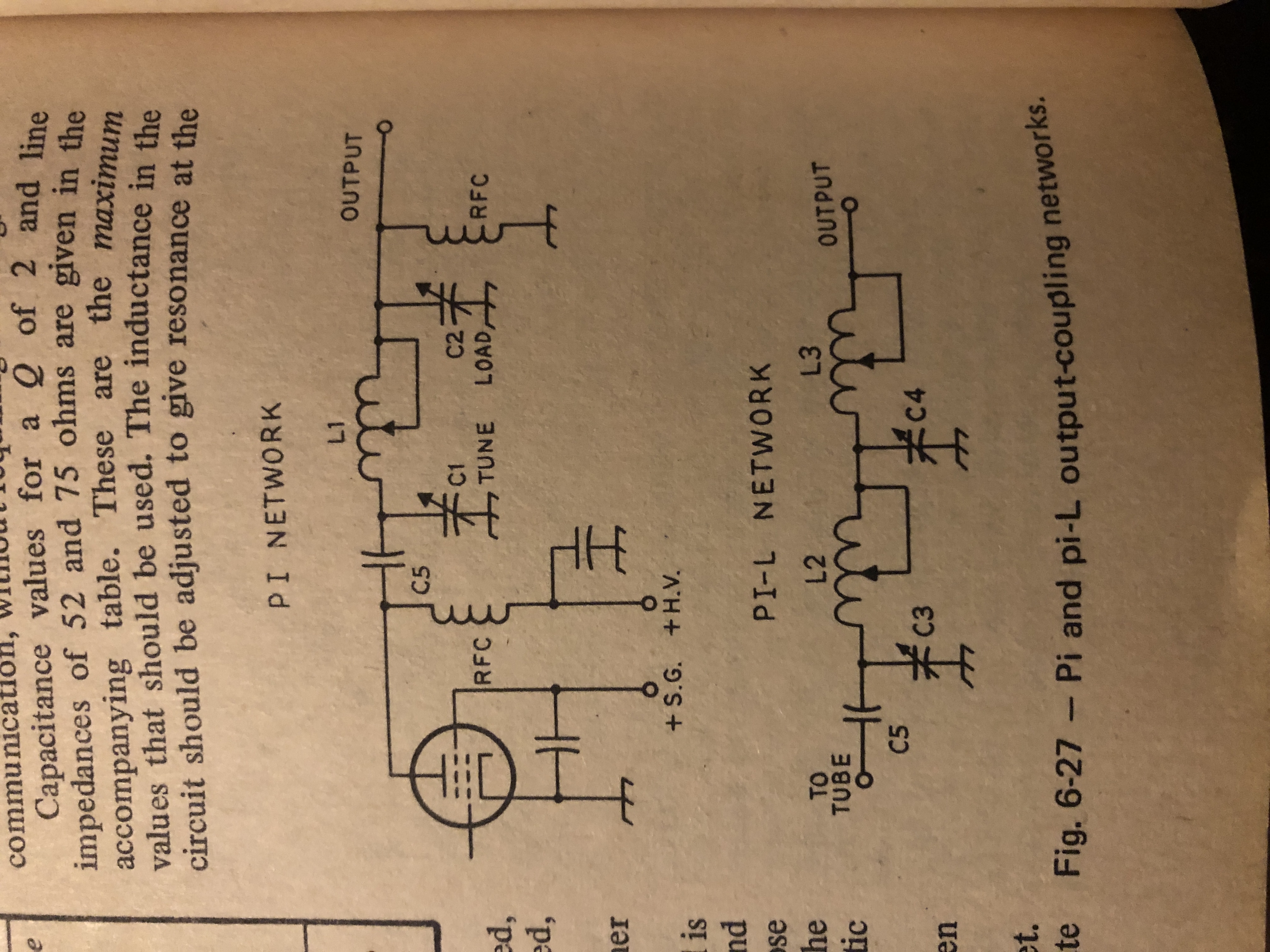

Pii-suotimen perään lisätty L mainitaan kyllä, mutta tässä muodossa:

[TV_masentaja]

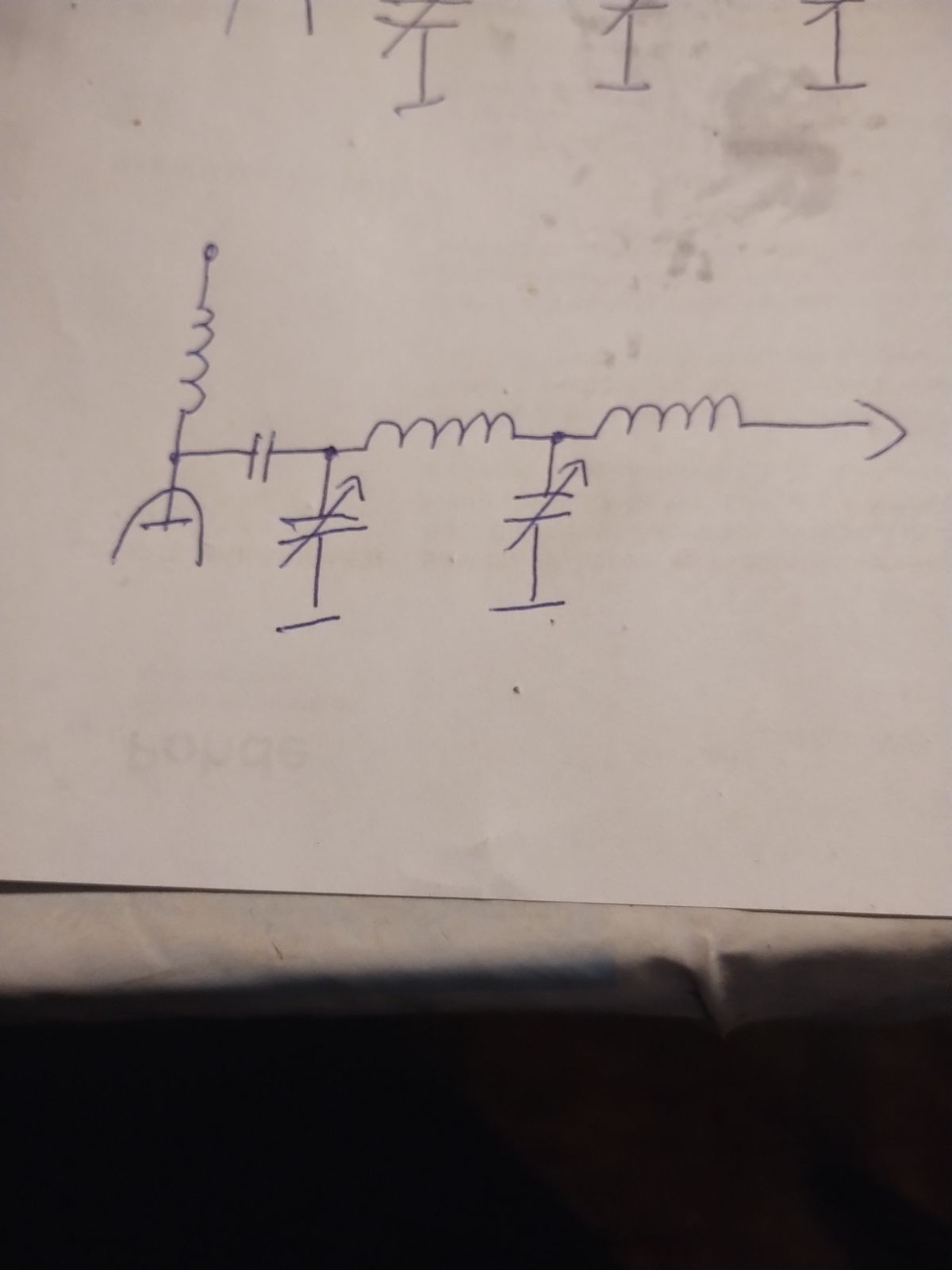

kun taas munun lähettimeni ulostulopuoli on tällainen(en piirtänyt yliheittimiä):

[TV_masentaja]

Yksi turvallisuusjuttu tähän pitää vielä tehdä: antennilähdöstä suurtaajuuskuristin maihin.

Nyt jos anodikerko pettää, pääsee 330V anodijännite antenniin.
Kuristin on DC:n suhteen oikosulku, jolloin ko. tilanne polttaa sulakkeen välittömästi.

[Matti]

Suomenkielisestä kirjallisuudesta en tiedä...
mutta ainakin ARRL Handbookeissa PI-L on käsitelty varmaan joka vuosikerrassa.

Ja olen samaa mieltä, kuristin antenniliittimeltä maihin on suorastaan pakollinen.
Ja kuristin pitää olla sen verran tukevaa tekoa, että se kestää enemmän kuin sulake.

[TV_masentaja]

Rakentaja on orjallisesti seurannut tuota, Pi-L- kuvasta kuristin puuttuu

[TV_masentaja]

Pitääpä lukea tarkemmin, minulla on ARRL handbook 1963. Ostin sen Simple X vastaanottimen takia.

LISÄYS: Eipä näy 1963 kirjassa vielä olevan.

[Matti]

Eipä näy 1963 kirjassa vielä olevan.

Katos joo, mulla on 1962 kirja ja eipä ole siinäkään, 1973 kirjassa se on kyllä, jotta siellä välissä se on ilmaantunut.

Mutta parempi selostus Pi-L kytkennästä löytyy ns. "west coast handbookista"
Radio Handbook, jonka on kirjoittanut William I. Orr, W65A
Hän oli hommissa Eimacilla, joten tietoa löytyy.

https://www.worldradiohistory.com/BOOKS ... 0-1977.pdf ja sivu 341

[TV_masentaja]

Lähettimessä on liitäntä ulkopuoliselle oskillaattorille. Mitenkähän mahtaisi pelata, jos tuon oskillaattorisignaalin moduloisi?

Erillinen kideoskillaattori ja balansoitu modulaattori, balansoidussa modessa DSB, balanssi poskellaan AM...

[Salo]

Toimii jos lähettimen kaikki asteet toimivat lineaarisesti. Yleensä kuitenkin CW-lähettimien pääteaste toimii C-luokassa, joka ei ole lineaarinen.
Tietysti pääteasteen voisi säätää AB-luokkaan, eli pienelle lepovirralle ja sitten testata.
Joko sait piirrettyä skeman tästä lähettimestä?

[TV_masentaja]

Skeman teko jäi tulevaisuuteen, kun innostuin tuota vastaanotinta väsäämään.

Pääteputkestahan on otettu varoen tehoa, EL500 ja kymmenisen wattia, pitäisi sen puolesta olla varaa vähän nostaakin virtaa. Palaan asiaan, kunhan muilta projekteilta ja kiireiltä ehdin.

[TV_masentaja]

Tarinoinkin tästä RHS:n foorumilla, mutta laitetaan tännekin.

40m bandilla joskus tuli reverse beacon- spottauksia harmoonisilla, varsinkin kolmannella.

Tuplatessa ja triplatessa taas saattaa lähteä perustaajuuttakin eetteriin.

Entisaikaan antennivirittimet olivat ali- tai kaistanpäästösuodattimia auttaen hillitsemään yliaaltoja.

Rakensin Z-match tyyppisen antennivirittimen lääkkeeksi harmoonisiin.

Erityisesti 40m kidettä triplatessa 15m:lle tuntuu tässä kuitenkin tulevan perustaajuuden läpi pääseminen ongelmaksi.
Käyttämäni Ten Tecin viritin T-tyyppisenä on ylipäästösuodin ja näyttää tepsivän tähän probleemaan parhaiten.
